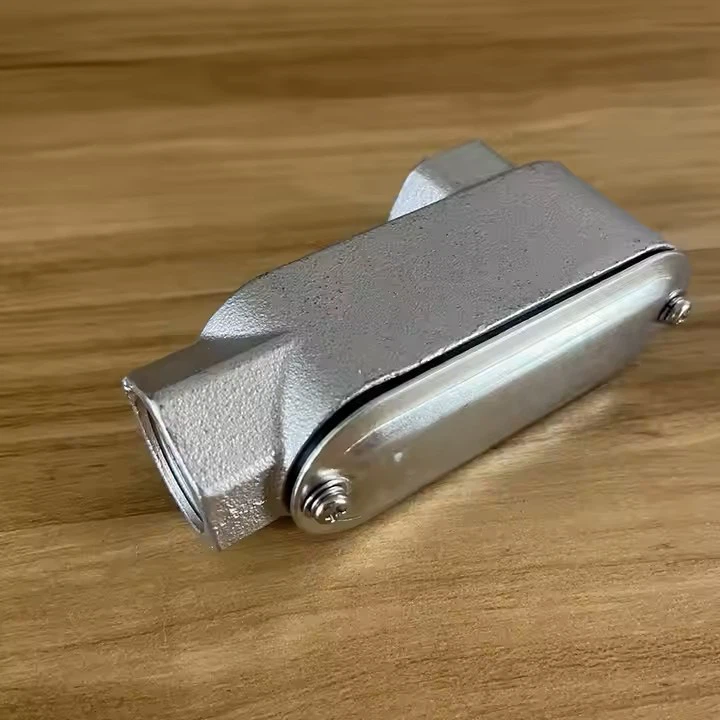

Korp tal-Konduit Riġidu

Tip ta' Materjal

Kompożizzjoni

Proprjetajiet Ewlenin

Applikazzjonijiet Komuni

Konformità ta' Standards

PVC (Polyvinyl Chloride)

Polimeru termoplastiku

• Ħfief, reżistenti għall-korrużjoni
• Mhux-konduttiv
• Affordabbli
• Reżistenti għall-UV-(jekk ifformulat)

Wiring elettriku fuq ġewwa/barra, postijiet imxarrba

UL 514B, NEMA TC-2, IEC 61386

Azzar (Galvanizzat jew Stainless)

Azzar tal-karbonju + kisi taż-żingu (galvanizzat) jew kromju (li ma jissaddadx)

• Saħħa għolja, reżistenti għat-tgħaffiġ-
• Ilqugħ EMI
• Fireproof
• Stainless jirreżisti s-sadid

Impjanti industrijali, postijiet perikolużi, barra

UL 6, NEMA 250, NEC Artikolu 344

Aluminju

Liga tal-aluminju

• Ħfief iżda durabbli
• Reżistenti għall-korrużjoni-
• Mhux-sparkjar
• Ilqugħ tajjeb tal-EMI

Marittimu, impjanti kimiċi, ċentri tad-dejta

UL 6A, NEC Artikolu 344

Fibre tal-ħġieġ (GRP)

Ħġieġ-poliester/epossi rinfurzat

• Reżistenza estrema għall-korrużjoni/kimika
• Ħfief
• Mhux-konduttiv
• Tolleranza ta'-temperatura għolja

Impjanti kimiċi, raffineriji taż-żejt, ilma mormi

NEMA 4X, UL 514B

Ħadid fondut

Ħadid-liga tal-karbonju

• Ultra-durabbli, reżistenti għall-impatt-
• Duty-tqil
• Fireproof
• Għaljin

Taħt l-art, industrijali tqal, substations

UL 514B, NEC Artikolu 356

Daqs tal-Kummerċ (pulzier)

Daqs tal-ħajta (NPT, pulzier)

Ekwivalenti Metriku (mm)

Kompatibilità Tipika tal-Konduit

Applikazzjonijiet Komuni

½"

½" NPT

16 - 21 mm

½" EMT, IMC, RMC, PVC

Ċirkwiti tal-fergħat residenzjali, attrezzaturi tad-dawl

¾"

¾" NPT

21 - 27 mm

¾" EMT, IMC, RMC, PVC

Sistemi HVAC, wajers tal-makkinarju

1"

1" NPT

27 - 34 mm

1" EMT, IMC, RMC, PVC

Distribuzzjoni tal-enerġija kummerċjali

1¼"

1¼" NPT

34 - 42 mm

1¼" EMT, IMC, RMC, PVC

Pannelli industrijali, arrays solari

1½"

1½" NPT

42 - 49 mm

1½" EMT, IMC, RMC, PVC

Feeds tal-muturi-tqal, ċentri tad-dejta

2"

2" NPT

49 - 60 mm

2" EMT, IMC, RMC, PVC

Substations, cable runs kbar

2½"

2½" NPT

60 - 73 mm

2½" IMC, RMC, PVC

Impjanti industrijali, alimentaturi ta'-kapaċità għolja

3"

3" NPT

73 - 89 mm

3" IMC, RMC, PVC

Utilitajiet taħt l-art, enerġija rinnovabbli

4"

4" NPT

89 - 114 mm

4" RMC, PVC

Infrastruttura ta'-skala kbira, impjanti tad-drenaġġ

5" & Fuq

Custom

114+ mm

Ordni speċjali-RMC/PVC

Impjanti tal-enerġija, raffineriji taż-żejt

Tip ta 'Korp tal-Konduit

Funzjoni Primarja

Applikazzjonijiet Tipiċi

Karatteristiċi Ewlenin

LB (liwja ta' 90 grad)

Bidla direzzjonali ta '90 grad

• Penetrazzjonijiet tal-ħajt
• Transizzjonijiet mill-art-għall--ħajt
• Qtar tas-saqaf

• Jiffranka spazju vs minkbejn
• Jipprovdi punt ta 'aċċess tal-wajer
• Entrati bil-kamin NPT

LR (liwja ta' 45 grad)

Bidla ta 'angolu ġentili ta' 45 grad

• Il-kondjuwit fuq il-bejt runs
• Installazzjonijiet imżerżaq
• Transizzjonijiet tat-trej tal-kejbil

• Tnaqqas it-tensjoni tal-ġbid tal-wajer
• Iżomm raġġ tal-liwja aktar lixx

T (Tee)

Qsim taċ-ċirkwit tal-fergħa

• Feeders tal-pannelli
• Tiġrijiet multi-direzzjonali
• Kaxxi tad-distribuzzjoni

• Punt ta' aċċess ċentrali
• Jippermetti żidiet ta 'ċirkwiti futuri

C (Dritta)

Aċċess/pull point fil--linja

• Ġirjiet dritti twal
• Kondjuwits taħt l-art
• Punti tad-dħul tas-servizz

• Spezzjoni/ġbid tal-wajer
• Mid-run junction mingħajr kaxxi

LL (Offset Lateralment)

Tibdil tal-pożizzjoni orizzontali

• Jevita l-ostakli
• Distanza tat-tagħmir
• Xtillieri tal-pajpijiet

• Iżomm l-allinjament tal-kondjuwit
• Tevita liwjiet li jaqtgħu
